Измерительный приемник INWAVE MWR-135UW

Оставить отзыв
Код товара 122740
Измерительный приемник Inwave MWR-135UW
Измерительный приемник Inwave MWR-135UW
Inwave MWR-135UW
Измерительный приемник Inwave MWR-135UW
Основные характеристики
Артикул:
MWR-135UW
Госреестр:
91030-24
Диапазон рабочих частот:
8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
Максимальная полоса:
260 МГц
Скорость сканирования:
47 ГГц/с
Все характеристики
Измерительный приемник INWAVE MWR-135UW. Опции. Купить измерительный приемник INWAVE MWR-135UW в Краснодаре, а также...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

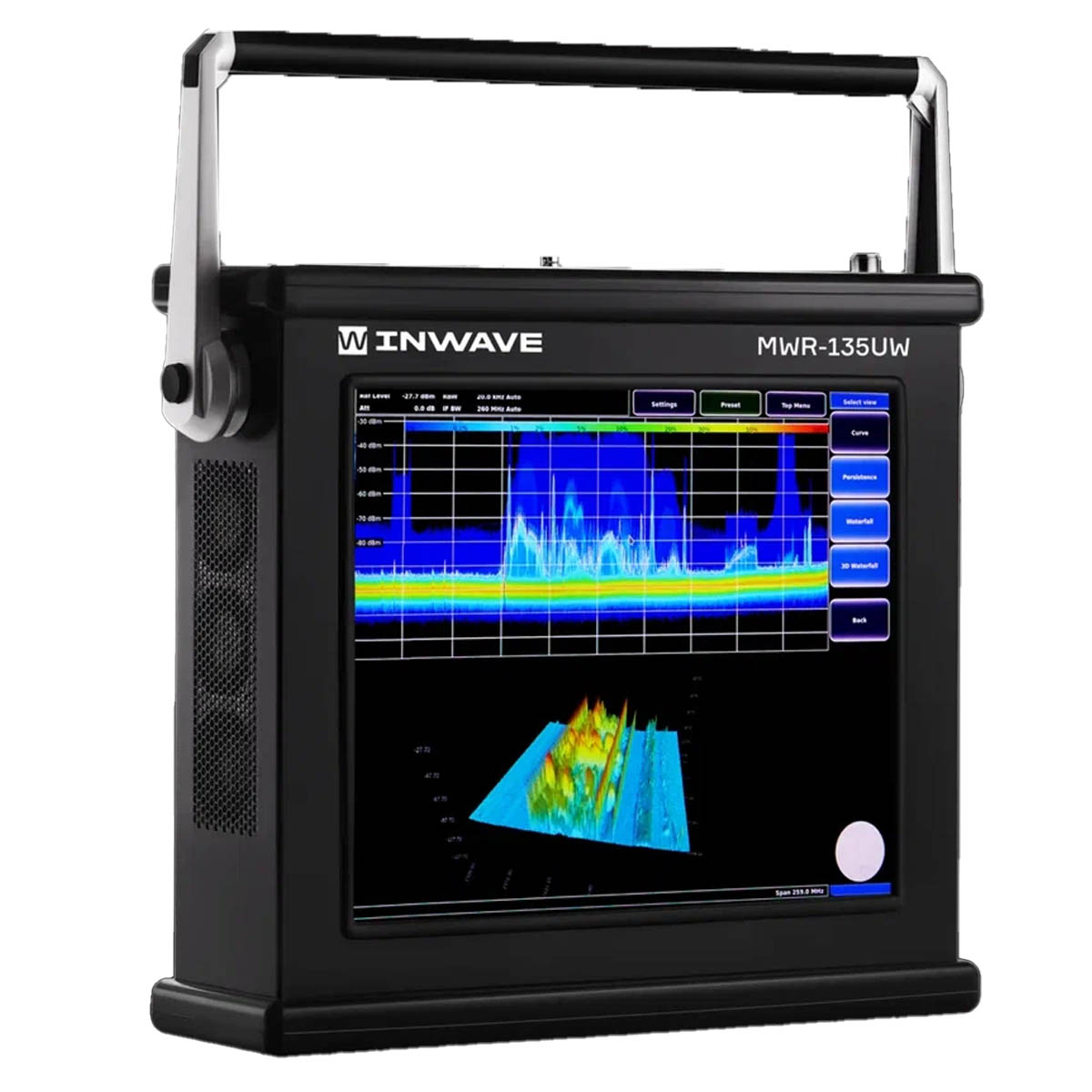

Измерительный приемник INWAVE MWR-135UW

  • 17” графический сенсорный дисплей для подробного исследования сигналов
  • Новая архитектура РПУ позволяет получить одновременно высокуюизбирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.)
  • Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
  • Прибор обеспечивает следующие возможности:
    • Анализ спектра в реальном времени в полосе 260 МГц
    • Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
    • Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
    • Встроенную DDR-память выборок объемом 67,108,864 отсчетов для записи сигналов в полосе до 260 МГц
  • Программирование ПЛИС доступно пользователю (Kintex-7)
  • Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов приема

Опции

  • Диапазон частот - 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
  • MWR-OCXO - Термостатированный опорный генератор (OCXO)
  • MWR-RB - Рубидиевый опорный генератор
  • MWR-RB-ENH - Улучшенный рубидиевый опорный генератор
  • MWR-ULPN - Ультранизкий фазовый шум (-139дБн/Гц на отстр.10кГцот 1ГГц)
  • MWR-SW - Антенный переключатель (2 канала)
  • MWR-DDR - DDR-память объемом 2Гб с максимальной полосой записи 130 МГц
  • MWR-DDR+ - DDR-память объемом 2Гб с максимальной полосой записи 260 МГц
  • MWR-PC - Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
  • MWR-SFP - Удаленное управление, скорость интерфейса 1 Гбит/с(SFP)
  • MWR-SFP+ - Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
  • MWR-RT - Анализ спектра в реальном времени
  • MWR-UVSA - Векторный анализ сигналов со всеми априорно неизвестными параметрами
  • MWR-AMFM - Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
  • MWR-PN - Измерение фазовых шумов
  • MWR-EMI - Набор ЭМИ фильтров
  • MWR-UPR - Доступ пользователя к программированию ПЛИС
