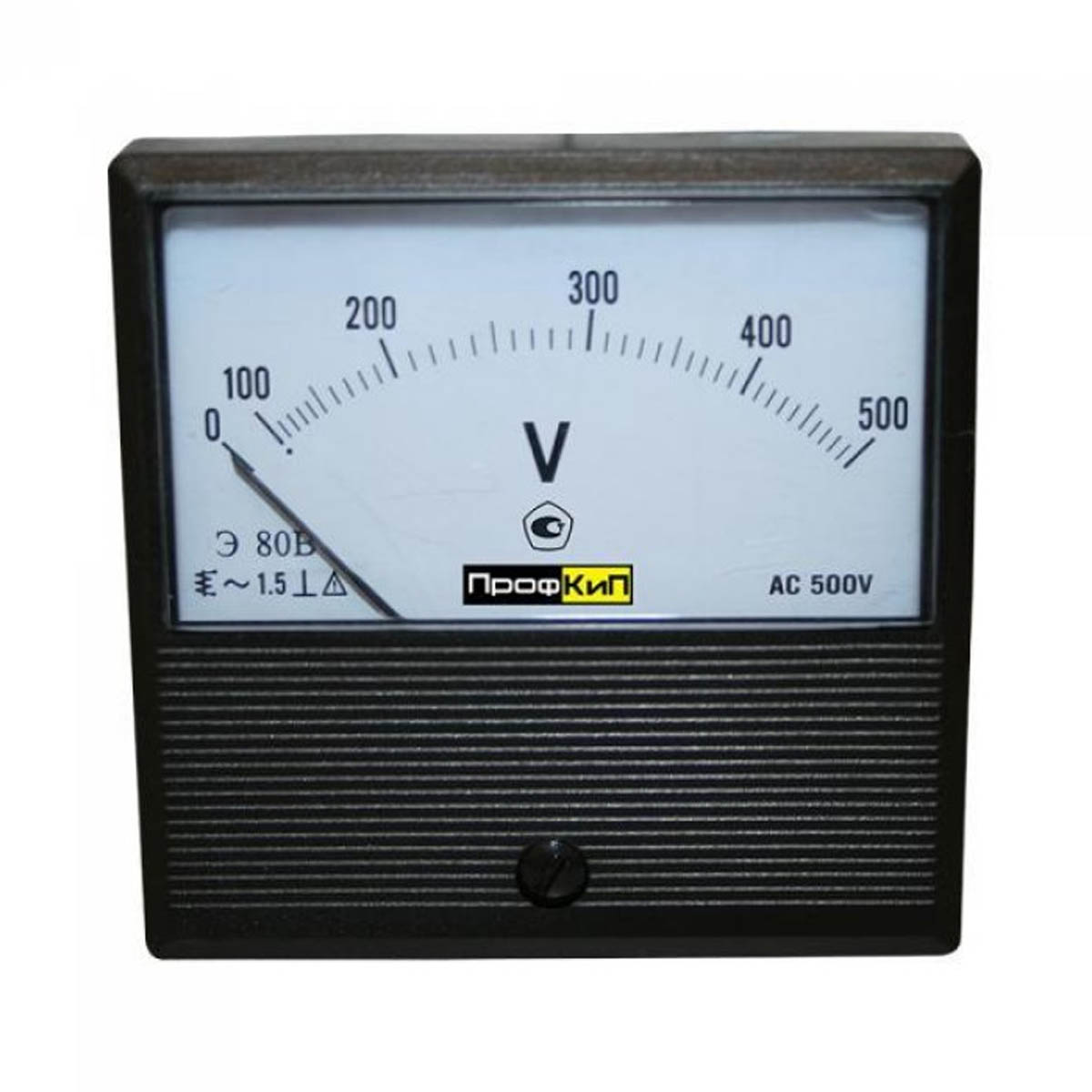

Вольтметр щитовой переменного тока ПрофКиП Э80В (12.5 кВ)

Назначение вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 12.5 кВ 10000 /100 В)

Вольтметры щитовые переменного тока ПрофКиП Э80В предназначены для напряжения переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Принцип действия вольтметров щитовых переменного тока ПрофКиП Э80В основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели. Область применения вольтметров щитовых переменного тока ПрофКиП Э80В – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.

Особенности и преимущества вольтметра щитового переменного тока ПрофКиП Э80В (0 В … 12.5 кВ 10000 /100 В)

• Диапазон измерения: 0 В … 12.5 кВ
• Точность: 1.5
• Подключение: трансформатор 10000 /100 В
• Система: электромагнитная
• Род тока: переменный
• Способ установки: на панель щита
